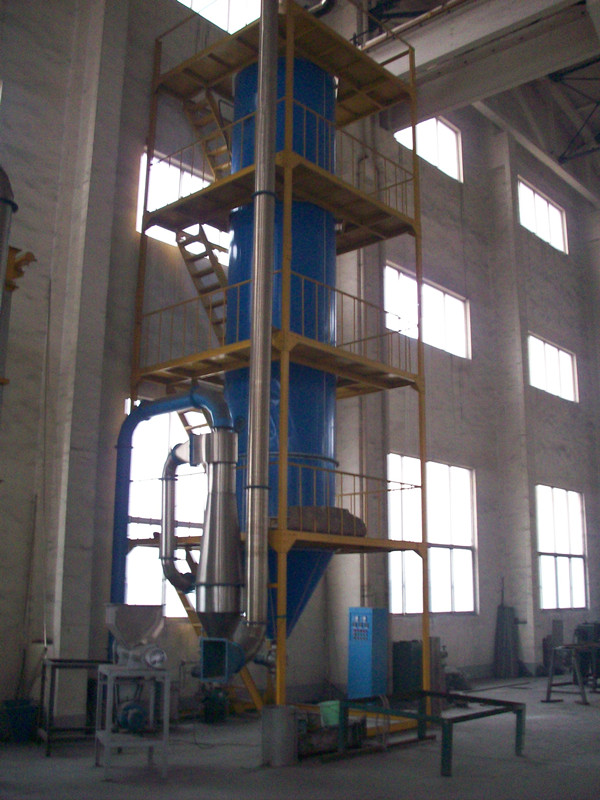

压力喷雾干燥机
作者:干燥机 | 原创 来源:干燥设备 | 时间2012年12月15日





YPG系列压力式喷雾(冷却)干燥机是采用压力式雾化器借助隔膜泵的压力将溶液或浆状的物料雾化成细微液滴,使表面积显著增大,经与热风进行充分热交换得以快速干燥(十几秒至几十秒),从而得到粉体或细小颗粒产品的设备。

一、产品介绍
  本机组是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小,得到所需的按一定大小比例的球形颗粒。

二、工作原理

  本机组工作过程为料液通过隔膜泵高压输入,喷出雾状液滴,然后同热空气并流下降,大部分粉粒由塔底排料口收集,废气及其微小粉末经旋风分离器分离,废气由抽风机排出,粉末由设在旋风分离器下端的授粉筒收集,风机出口还可装备二级除尘装置,回收率在96-98%以上。

三、性能特点

◎干燥速度快,料液经雾化后表面积大大增加,在热风气流中,瞬间就可蒸发95%-98%的水份,完成干燥的时间仅需要十几秒到数十秒种,特别适用于热敏性物料的干燥。
◎所有产品为球状颗粒,粒度均匀,流动性好,溶解性好,产品纯度高,质量好。
◎使用范围广,根据物料的特性,可以用热风干燥, 也可以用冷风造粒,对物料的适应性强。
◎操作简单稳定,控制方便,容易实现自动化作业。

四、适应物料
喷雾干燥粒:
◎化工:有催化剂、树脂、合成洗衣粉、油脂类、硫 铵、染料、染料中间体、白碳黑、石墨、磷铵等。
◎食品:氨基酸及类似物、调味料、蛋白质、淀粉、乳制品、咖啡抽取物、鱼粉、肉精等。
◎制药:中成药、农药、抗生素、医药冲剂等。
◎陶瓷:氧化镁、瓷土、各种金属氧化物、白云石等。
◎喷雾造粒:各种肥体、氧化铝、陶瓷粉、制药、重金属超硬钢、化肥、粒状洗衣粉、中成药。
◎喷雾冷却造粒:胺基脂肪酸、石蜡、甘油酸脂、牛脂等。喷雾结晶、喷雾浓缩、喷雾反应等方面经常用到。
五、技术规格

型号

单位

50

100

150

200

300

500

1000

水份蒸发量

kg

50

100

150

200

300

500

1000

外形尺寸(Ф×H)

mm

1600×8900

2000×11500

2400×13500

2800×14800

3200×15400

3800×1880

4600×22500

高压泵压力

mPa

2~10

功率

KW

8.5

14

22

24

30

82

30

进风温度

oC

140~350

产品含水量

%

<5(可达0.5)

物料回收

%

>97

电加热

KW

75

120

150

温度低于200时,具体按实际技术

电加蒸气

Mpa+KW

0.5+54

0.6+90

0.6+108



热风炉

Kcal/h

100000

150000

200000

300000

400000

500000

1200000

★以上蒸发量是最大蒸发量。



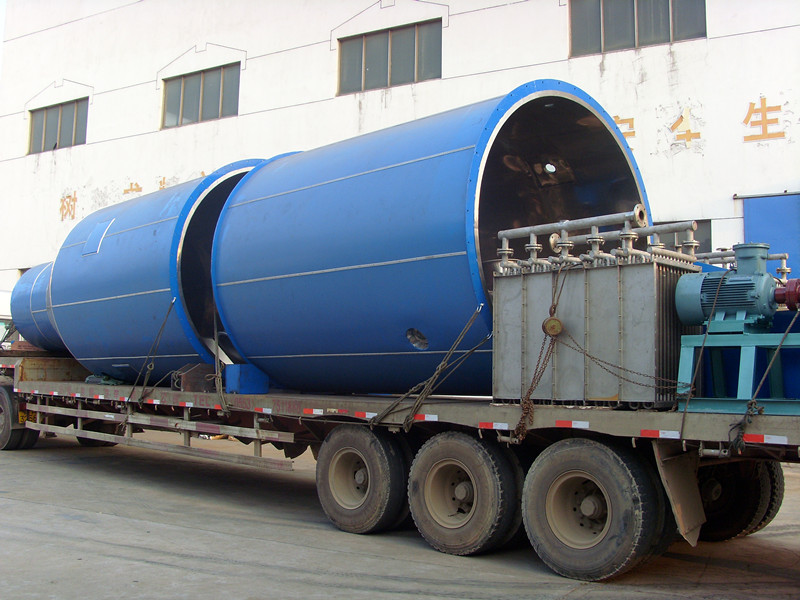

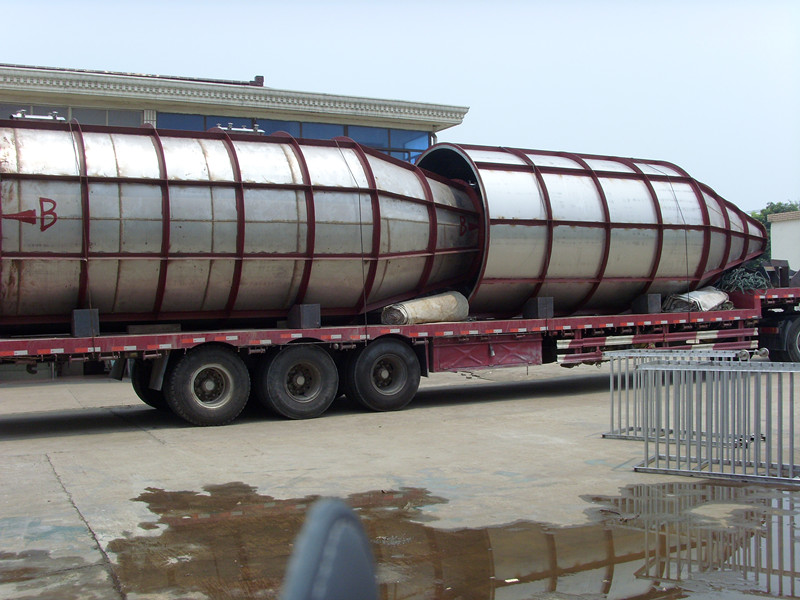

YPG系列压力喷雾干燥
设备工作原理和配置选择:
将溶液、乳浊液、悬浊液或浆料在热风中喷雾成细小的液滴,在它下浮过程中,水分被蒸发而成为粉末状或颗粒状的产品。在干燥塔顶部导入热风,同时将料液用高压泵送至塔顶,经过雾化器喷成雾状的液滴,液滴与高温热风接触后水分迅速蒸发,在极短的时间内便成为干燥产品,从干燥塔底部排出。热风与液滴接触后温度显著降低,湿度增大,作为废气由排风机抽出,废气中夹带的微粉用分离装置回收。
微粉分离和回收装置有不同的选择:比如旋风分离器(普通型和多种组合型),布袋过滤器,旋风分离器+布袋过滤器,旋风分离器+湿法除尘器,布袋过滤器+湿法除尘器等。我们可以根据不同产品的特性和客户的要求,提供不同的回收装置。
根据产品特性和要求的不同,喷雾干燥之后,可以配备二次干燥系统(比如ZLG振动流化床或者气流输送)、除湿系统,配料系统,或者粉体筛分系统等。
如果客户需要产品的颗粒更大,比如直径2-3毫米,并且增加溶解性,我公司可提供单独的附聚造粒系统。

二、我公司特点:
本公司此类设备在国内一直处于领先水平,在全球范围内也处于一流水平。国内和国外的一些客户同时采用我公司设备和国外某著名公司的设备,在生产过程中,我公司设备生产的产品的含水量、颜色、香味、粒度、溶解性和比重等重要参数均好于欧洲一家世界著名公司,国内众多购买我公司产品的客户,在使用我设备后,都达到了理想的效果。
由于我公司博采众长,根据多年的经验和技术创新,申请了多项专利,其产品覆盖国内市场,并且远销葡萄牙、巴西、印度尼西亚、泰国等国家。

三、订货须知:
1、液体物料名称、物性:含固量(或含水量)、粘度、表面张力、PH值等。
2、产品特性:干燥后粉量容量、允许残余含水量、粒度范围、允许最高温度。
3、特殊要求(如果有的话):比重范围、颜色、香味等
4、产量、每天开班时间。
5、可供应能源:蒸汽的压力、电、煤、油、天然气、液化气和其他各种可燃物。
6、控制要求:进出风温度、供液系统、气锤等的控制方式,以及系统的控制方式
7、收料要求:根据产品特性和环境要求选择旋风类型、布袋过滤器和湿法除尘器等方式。
8、其他特殊要求,比如车间尺寸、高度限制和特殊的用电规格等

备注:以上要求,客户可以根据实际情况提供一部分即可。其他要求,我们可以在做试验后,或者根据经验和客户协商确定
四、应用范围:
食品工业: 全脂奶粉、胳朊、可可奶粉、代乳粉、蛋清(黄)等。燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、蛋白质水解物等。玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾、南瓜粉等。
医药品:中药浸膏、药胶、酵母、维生素、抗生素、淀粉酶、脂肪酶等。
塑料树脂:AB 、ABS乳液、脲醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。
洗涤剂:高级洗衣粉、普通洗衣粉、肥皂粉、苏打粉、乳化剂、增白剂、磷酸剂等。
化学工业:氟化钠(钾)、碱性染料颜料、染料中间体、Mn3o4、甲醛硅酸、催化剂、硫酸剂、氨基酸、白 炭黑等。
陶瓷:氧化铝、瓷砖材料、氧化镁、滑石等。
五、技术参数:

规格
YPG-25
YPG-50
YPG-100
YPG-150
YPG-200
YPG-400
进风温度
140-550度,可调
排风温度
70-110度,根据产品和工艺不同而确定
名义水分蒸发量
(公斤/小时)
25
50
100
150
200
300
加热方式
高压蒸汽,或蒸汽+电,或者各种染料(柴油、天然气、液化气或煤等)
干燥塔直径 (mm)
1200
1400
1600
2200
2600
3200
外形尺寸 (m)
5×4×12
6×4×13
6×4×15
8×4.5×19
10×5×20
12×6×22
产品收率
95-99.9%,根据产品的特性和配置而变化

规格
YPG-380
YPG-500
YPG-600
YPG-750
YPG-1000
YPG-2000
进风温度
140-550度,可调
排风温度
70-110度,根据产品和工艺不同而变化
名义水分蒸发量
(公斤/小时)
400
500
600
750
1000
2000
加热方式
高压蒸汽,或蒸汽+电,或者各种染料(柴油、天然气、液化气或煤等)
干燥塔直径 (mm)
3500
3800
4100
4500
5500
7300
外形尺寸 (m)
根据具体要求和车间布置
产品收率
95-99.9%,根据产品的特性和配置而变化

规格
YPG-3000
YPG-5000
YPG-8000
YPG-10000
YPG-12000
YPG-15000
进风温度
140-450度,可调
排风温度
70-110度,根据产品和工艺不同而变化
名义水分蒸发量
(公斤/小时)
3000
5000
8000
10000
12000
15000
加热方式
高压蒸汽,或蒸汽+电,或者各种染料(柴油、天然气、液化气或煤等)
干燥塔直径 (mm)
8000
10000
13000
14500
15800
17500
外形尺寸 (m)
根据具体要求和车间布置
产品收率
95-99.9%,根据产品的特性和配置而变化

规格
YPG-18000
YPG-20000
YPG-23000
YPG-25000
YPG-28000
YPG-30000
进风温度
140-450度,可调
排风温度
70-110度,根据产品和工艺不同而变化
名义水分蒸发量
(公斤/小时)
18000
20000
23000
25000
28000
30000
加热方式
高压蒸汽,或蒸汽+电,或者各种染料(柴油、天然气、液化气或煤等)
干燥塔直径 (mm)
19000
20300
21800
22800
24000
25000
外形尺寸 (m)
根据具体要求和车间布置
产品收率
95-99.9%,根据产品的特性和配置而变化

备注:
1、名义水分蒸发量是按照进风温度350度,排风温度85-90度计算的
2、产品的收率,我们可以根据客户的要求和产品的特性,提供各种不同的产品回收装置,确保达到客户的相关要求。
3、我公司备有国内同行中最先进的样机,可以给客户做各种试验,确保设备达到客户的要求。
4、我公司的设备,相关参数设计,既考虑了满足生产的要求,也考虑了节能要求。对于相同规格的产量,我公司可以提供更节能的设计和产品。

六、流程图:
1、一般流程图

2、带二级干燥、冷却和筛分系统的流程图


3、对于需要回粉造粒或者附聚造粒的系统,我公司根据不同的产品有不同的工艺。详情请与我公司接洽。

技术参数
项目
型号
YPG-6
YPG-12.5
YPG-25
YPG-50
YPG-65
YPG-100
YPG-200
YPG-300
YPG-500
YPG-600
YPG-1000
YPG-2000
YPG-3000
水份蒸发量(kg/h)
6
12.5
25
50
65
100
200
300
500
600
1000
2000
3000
喷雾形式
低压压力喷嘴
喷雾压力(MPa)
底喷型0.6-4.0;顶喷型0.6-4.0
塔体直径(m)
D
1.54
1.75
2.2
3
3.2
3.2
4.2
4.7
4.7
5.4
5.4
5.8
6.2
6.8
塔体高度(m)
H
5.2
6.3
7.65
9.4
9.4
9.4
11.25
14.5
15.75
15.85
16
18
18.5
20
塔体长度(m)
M
3
3.8
5
5.4
5.6
5.6
9
10
12
13
15
17
17.5
17.5
塔体宽度(m)
L
2
2.75
4.2
4.7
4.7
4.9
6.5
7
8
8.5
10
12
12.5
13
注:水份蒸发量与物料特性,含固量及热风进出口温度有关。

性能特点
底喷型、顶喷型压力喷雾干燥机,采用隔膜泵供料,流量6-5000kg/h,压力2.5-15Mpa;流量精度<1%。可配备细粉回收、再湿附聚系统,满足用户对物料粒径的要求。采用自动清洗料浆过滤器、防堵喷枪等多项新技术,设备可靠性进一步提高。
