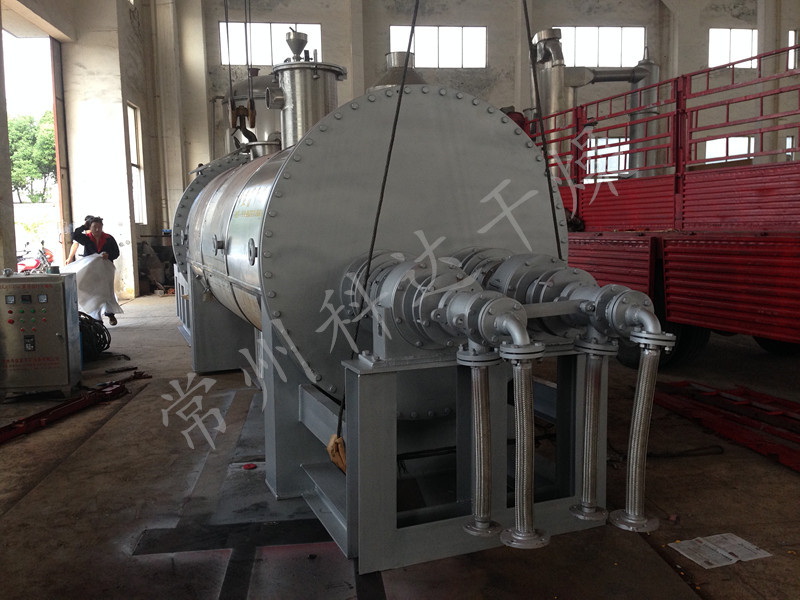

格氏碱真空桨叶干燥机 --常州科达干燥设备有限公司成功调试
作者:顾志军 | 原创 来源:常州干燥机 | 时间2015年10月8日

格氏碱真空桨叶干燥机真空桨叶干燥机浆叶干燥机真空浆叶干燥机格氏碱真空桨叶干燥机  --常州科达干燥设备有限公司成功调试

www.kddry.comwww.kddry.netwww.kddry.cnwww.ganzaojishebei.netwww.ganzaojishebei.cnwww.idry.cn

一、工艺条件:
     1、物料:           “格氏碱”(原始状态:流动液体)
2、初水份:          ~30%(湿基)
3、终水份:          ~1%(湿基)
4、干品堆积比重:     ~0.5g/cm3
6、干燥温度:        ~140℃
7、加热方式:        蒸汽(0.4MPa)
8、机器材质:        物料接触处316L不锈钢、其余A3制作
9、安装:            室内
10、电源:           380V     50HZ      三相四线
11、环境:           20℃     760mmHg   相对湿度: φ=80%
12、干燥方式:       真空桨叶干燥设备
13、操作方式:       间歇式
 (注:干燥时蒸汽加热,产品干燥后机体通入冷水冷却出料)
            用户初选用:KJG-41m2型间歇式真空桨叶干燥设备  1台
三、机器选型:
根据物料干燥要求拟选用:KJG-41m2型间歇式真空桨叶干燥设备  1台,
(一) 工作原理:
空心轴上密集排列着楔型中空桨叶,热介质蒸汽由空心轴流由桨叶,单位有效容积内传热面积很高。传热介质通过旋转接头,流由壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具备区别的内部结构,以保证最佳的传热效果。
在桨叶及夹套通入热介质加热的同时,出料口上部同时进行真空抽湿,这样高高增加了机器的干燥强度。蒸发出来的水份经真空系统由水环式真空泵流出。
(二) 机器特性:
(1) 干燥设备能耗小:经于间接加热,没有高量携带空气带走热量,干燥器外壁又设置保温层,故热损失很低。
(2) 桨叶干燥设备系统造价小:单位有效容积内拥有巨高的传热面,就缩短了处理时间。机器尺寸变低,减少了占地面积。
(3) 处理物料范围广:采用区别热介质,既可处理热敏性物料,又可处理需大温处理的物料。
(4) 环境污染低:携带空气量很少,烟尘物料夹带很少。
(5) 操作费用小。
(6) 操作稳定:经于楔型桨叶特殊的压缩-膨胀搅拌作用,使物料颗粒充分与传热面积接触,在轴向区间内,物料的温度、湿度、混合温度及梯度都很低,从而保证了工艺的稳定性。
(三) 主要技术参数:
3.1干燥主机:
1、型号:        ZKJG-41m2
2、总传热面积:  41 m2
3、有效容积:    ~2.8m3
      腔内真空度:  正常采用(-0.04MPa)
4、主机转速:    5~15rpm (变频控制)
5、传动电机功率:37kw  6级(变频调速)
6、主机上箱体:   δ10mm A3内贴δ3mm 316L不锈钢(外部槽钢强化)
   保温δ50mm硅酸铝外封δ2mm A3不锈钢
   加料口:   1件   DN400 (手轮快速锁紧) 316L不锈钢
   抽真空口: 1件   DN150  316L不锈钢
   上箱体预留吊耳: 4件  A3
   观察口:   1件   DN400  (手轮快速锁紧) 316L不锈钢
   腔内真空度:  直接仪表显示(安装在上盖中部)
   腔内温度:  (PT100)控制柜显示(安装在上盖中部)
    7、下箱体主机内壁:δ12mm   316L不锈钢   1件
8、下箱体加热夹套:δ10mm   A3钢       1件
9、下箱体保温厚:  δ80mm硅酸铝   外封δ2mm    A3钢
   下箱体强化隔环:  3件   δ16mm   A3钢
10、上下及端部法兰:δ40mm  A3钢 (加工凹槽)
    外贴δ3mm  316L不锈钢  2件
    密封条: 20×20硅胶条
11、端盖板:δ20mm   A3钢  内贴δ3mm  316L不锈钢  2件
12、填料座:  4件   A3钢 (填料: 20×20四氟盘根)
13、填料压盖:4件   A3钢
14、单端面机械密封(型号:204B)  4套

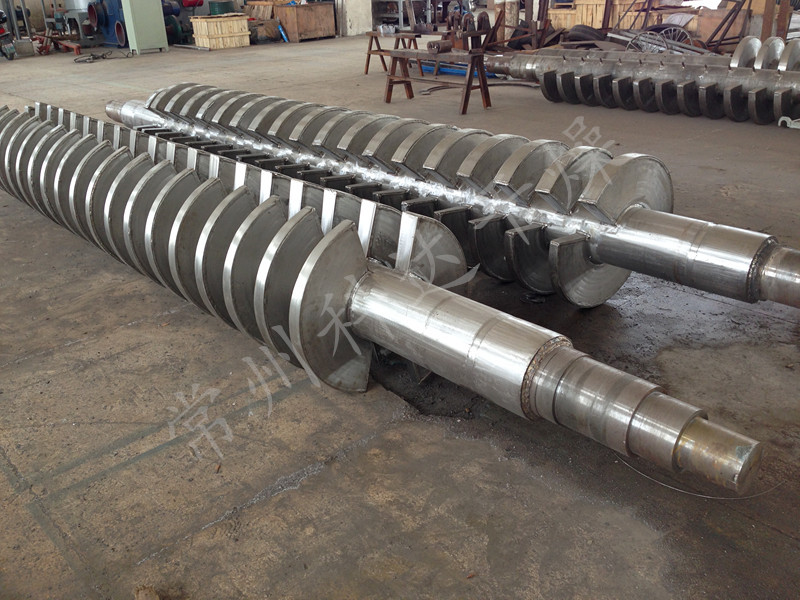

15、空心浆叶主轴:  2件  φ245*δ25mm   316L无缝管组件
16、回水管:         2件   A3钢   φ76Xδ4

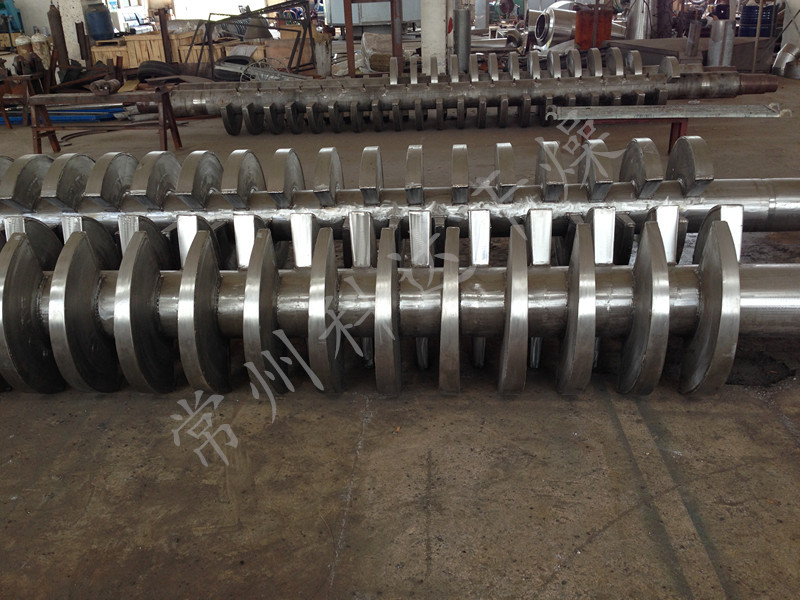

17、浆叶片:  1套
    外径 φ680  316L不锈钢 δ10mm(拉钉强化)
18、出料口:  2件     下箱体侧面出料
   (配套:出料门2件手轮快速锁紧)

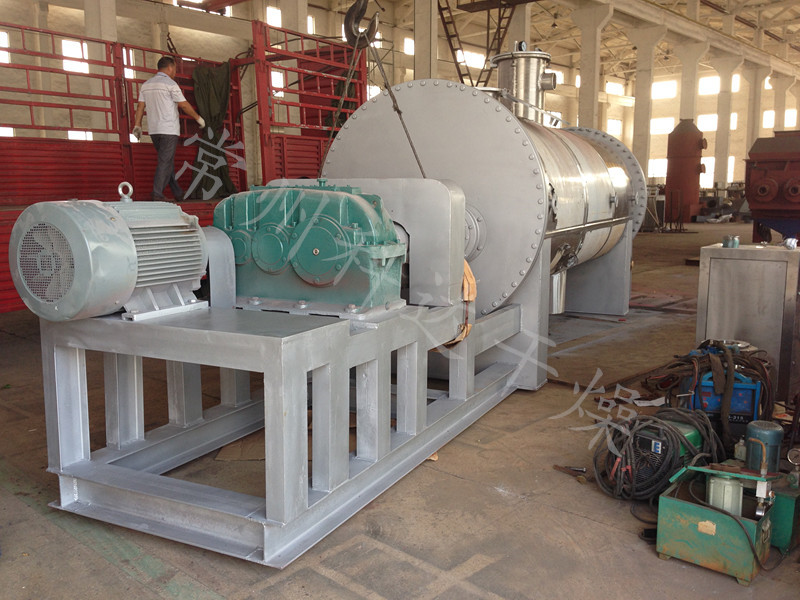

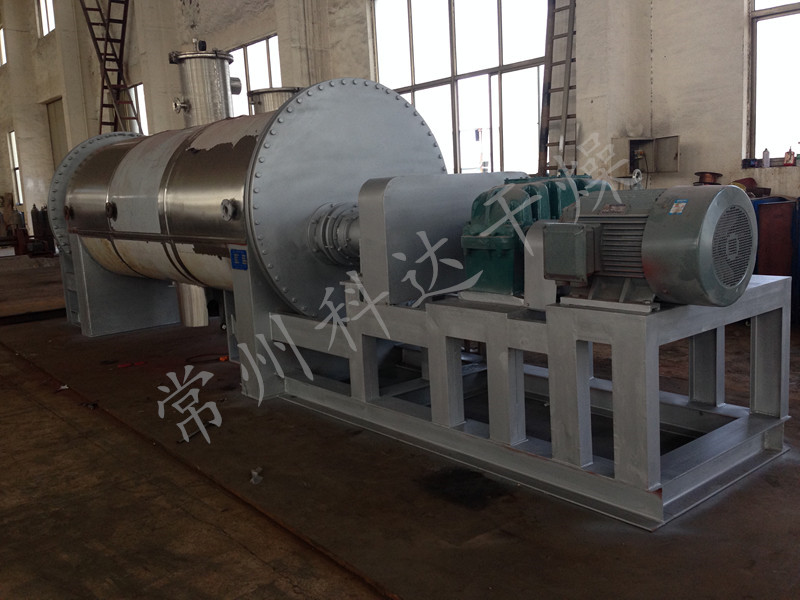

19、齿轮减速机: 1件   ZSY280硬齿面齿轮减速机
          (常州国茂减速机)
20、主传动齿轮:   2件   45钢齿面大频淬火
        十字滑块联轴器:    1件  45钢
21、旋转接头:2件  (单头进出)
22、轴承座:  4件   A3焊接件(含轴承)
23、主机支架:1件(H型钢  A3焊接件]喷防锈漆)
24、主机箱内尺寸:  ~4700×1310(mm)
25、主机外形尺寸: ~9000×2100×2700(mm)
26、抽真空系统:(客户自备)
    27、控制系统
控制柜:     1件  A3   δ1.5mm折弯焊接
电器元件:   1套    浙江正泰
传动电机:    变频调速
干燥腔内温度显示
说明:
1、本机器使用:填料加单端面机械密封装配;
2、上箱体、下箱体连接法兰端面精加工:平行度5-10丝;
3、两端端盖板、法兰端面精加工:平行度5-10丝,同心度50丝;


四、 主要机器清单:
序号 名称 数量 材质 注意
1 浆叶主轴 2 316L Φ245xδ25mm
2 浆叶片 2 316L δ10mm
3 主机下箱体 1 组件 ZKJG-41m2
4 主机上箱体 1 组件 ZKJG-41m2
5 填料座 4 组件 ZKJG-41m2
6 填料压盖 4 组件 ZKJG-41m2
7 单端面机械密封 4 组件 (型号:204B)
8 轴承座 4 组件
9 主齿轮 1 45
10 传动电机 1 组件 37KW(变频)
11 变频器 1 组件
12 齿轮减速机 1 组件 ZSY280-90 常州国茂减速机
13 联轴器 1 45
14 旋转接头 2 组件
15 控制柜 1 组件
16 真空系统 1 组件 (客户自备)


    五、机器价格:
  1、ZKJG-41m2真空桨叶干燥设备   1套
     价格:低写:¥      万元
     高写:(      万    仟元整)
六、供货技术资料:
提供机器采用说明书、电气合格证、外购配置合格证书。
七、机器制造、安装、调试进度表:
名称 所要天数
机器制造周期 45天
机器现场安装周期 7天
机器现场调试周期 3天
八、附注:
1、上述价格不含下列项目:
1>机器基础施工;
2>上述报价未提及的部分;
3>机器运杂费用;
2、性能担保:
提供性能担保一定要是本企业指定的供货范围中购买全套系统。
3、以下各项经买方提供:
1>施工现场的机器吊装及操作平台费用,水、电费用;
2>机器调试用物料及水电费用;
3>系统380V,50Hz三相四线电源。
4、质量与售后服务:
1>本机器自需方收货之日起一年为质保期;
 2>在质保期内如出现质量问题,供方承诺48低时内到达需方现场;
 3>本企业郑重承诺:本机器建档并终身跟踪服务(提供备品备件)。
