干燥设备内容
硫铵干燥机,硫铵烘干机,硫铵闪蒸干燥机,硫铵烘干设备,-科达干燥专业生产
作者:顾志军 | 原创 来源:常州干燥机 | 时间2015年7月15日



硫铵干燥机,硫铵烘干机,硫铵闪蒸干燥机,硫铵烘干设备,-科达干燥专业生产“硫胺”XSG-φ1600型旋转闪蒸干燥设备  2台   --常州科达干燥设备有限公司,www.kddry.comwww.kddry.netwww.kddry.cnwww.ganzaojishebei.netwww.ganzaojishebei.cnwww.hongganjishebei.orgwww.idry.cn,联系人:顾经理   手机:13092569603、QQ:497143728
一、 工艺条件
1. 物料:           “硫胺”
2. 初水份:          ~13%(湿基)
3. 终水份:          ~0.5%(湿基)
4. 湿品产量:        ~10000Kg/h
5. 进风温度:        ~220℃
6. 出风温度:        ~85℃
7. 加热方式:        蒸汽+电加热补偿
8. 颗粒度:          ~60-80目
9. 干品堆比重:      ~1.7g/cm3
10. 收回方式:        旋风+布袋除尘器
11. 机器材质:        物料接触处316L不锈钢
12. 安装:            室内
13. 电源:            380V 50HZ 三相四线
14. 环境:            20℃ 760mmHg 相对湿度80%
二、 工艺计算
  湿品处理量:   10000 kg/h
 (说明:本设计使用2台机器完成,每台机器处理量:5000kg/h)
1. 处理量:       ~5000 kg/h
2. 水分蒸发量:   ~628kg/h
3. 干品产量:     ~4372kg/h
4. 干空气耗量:   ~29481kg/h
5. 平均密度:     ~0.815kg/m3
6. 平均湿含量:   ~0.227kg/Kg
7. 系统热耗量:   ~1474050kcal/h
8. 平均风量:     ~36173m3/h
三、 机器选型及参数
   根据物料特性及水份蒸发量拟选用:

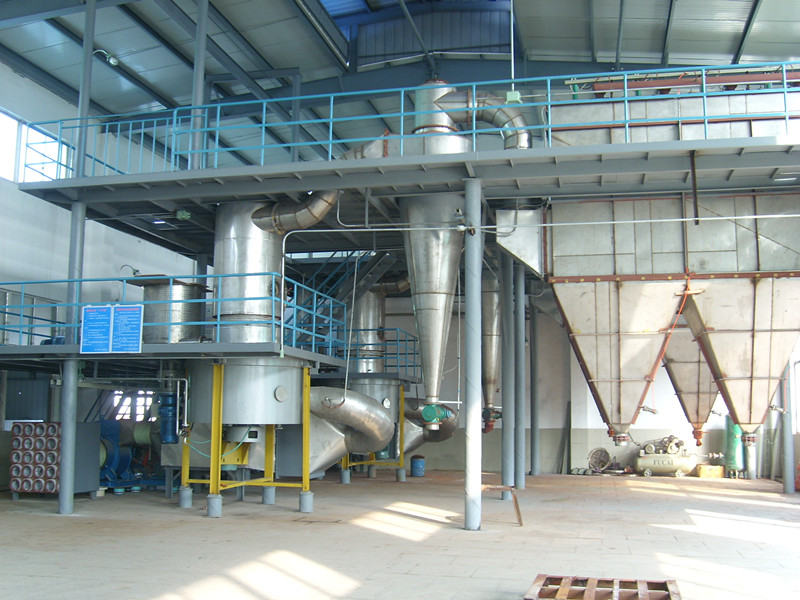

   XSG-φ1600非标型旋转闪蒸干燥设备 2台
工作原理及特征
1、工作原理:
热空气经入口管以适宜的喷动速度入干燥设备底部进入搅拌粉碎干燥室,对物料形成强烈的剪切、吹浮、旋转作用,于是物料受到离心、剪切、撞击、磨擦而被微粒化,加强了传质传热。在干燥设备底部,较高较湿的颗粒团在搅拌器的作用下被机械破碎,湿含量较小,颗粒度较低的颗粒被旋转气流夹带上升,在上升流程中进一步干燥。经于气固两相作旋转流动,固相惯性高于气相,固气两相间的相对速度较高,加强两相间的传热传质,因此该机生产强度大。
2、特征:
(1)进风使用双风道切向进风,保证进风动态平衡,避免积料。
(2)设置水夹套,杜绝热敏性物料的焦化、变色。
(3)主塔设置旋流片有效控制成品终水份和细度。
(4)干燥气流进入干燥室底部,形成强烈的旋转气流,对器壁上的物料形成强烈的冲刷带出作用,除去粘壁现象。
(5)出料使用关风机和软连接振动出料,防止收集系统积料。
(6)本系统负压操作,抑制跑、冒、滴、漏。
(7)设置排污口便于清理。
(8)该机配备了特殊加料器,解决了滤饼的架桥和堵塞现象,使物料能均匀、定量、连续、稳定的加入干燥设备内,解决了膏糊状物料难以进料的难题。
(9)干燥设备关键部件易更换,关键控制参数可调,以调整物料停留时间,适应多品种物料的干燥需求。
主要设计参数如下(单台)
1 供热系统:(散热器+电加热补偿)
   (一)散热器装置
1.1 名称:  蒸汽散热器  1台
1.2 数量:  1800m2
1.3 材质:  A3无缝管轧制铝翅片
   (二)电加热装置
1.1名称:  电加热
1.2功率:  360kw(分组控制)
1.3材质:  A3  绕轧翅片
2 鼓风机:
2.1 型号:  4-72-8C-37kw,1台
2.2 材质:  A3(调风阀1件)
2.3 附件:  初效空气过滤器1件, A3+无纺布
       吸风方径圆1件,A3
        鼓风方径方1件,A3
   2.4热风管道:φ900mm   3mm  304不锈钢
3 供料系统:
3.1 型号: φ400双螺旋加料器,1台
3.2 功率:  11kw,(变频调速)
3.3 材质:  物料接触处316L不锈钢
3.4 附件:  加料斗1件,   316L不锈钢
            加料管1件,   316L不锈钢
       螺旋轴1件,   316L不锈钢
      联轴器1件,   A3
      传动电机:     11kw
      轴承:         UCF210,2件
      操作平台 :    1件, A3
4 闪蒸干燥主机:
4.1 型号:        XSG-φ1600(非标型)快速旋转闪蒸干燥设备
4.2 主机有效内径:φ1600,总大度:10.5米
4.3 主机内壁:    3mm,316L不锈钢;
    主机保温厚: 80mm,材质:硅酸铝棉;
    主机外壁:   2mm,A3,外表喷漆;
4.4 主机底座:1件,18#槽钢,焊接件,A3
4.5 主机转速:100-500 rpm,搅拌电机功率:22kw(变频),6极
4.6 附件:
   轴承座1件,HT200(含轴承及冷却系统)
   导风罩1件, 6mm,304不锈钢
   进风箱体1件, 内6mm, 304不锈钢, 外3mm, A3(含保温)
   混合塔体:内10mm,316L不锈钢,外6mm,304不锈钢,进出水管各1件
   搅拌刀臂1套,25mm,316L不锈钢
   干燥塔节3件,内3mm,316L不锈钢,外2mm,A3(含保温)
   陶析环1件,3mm,316L不锈钢,内孔800
   塔帽1件,内3mm,316L不锈钢,外2mm,A3(含保温)
   出风管:φ850, 2.5mm不锈钢
   冷却油箱(配套油泵0.37kw  1台)
5 旋风分散器:
5.1 型号:      4-CLT/Aφ1000(4台φ1000并联)旋风分散器, 1台
5.2 材质:      3mm,316L不锈钢,表面抛光处理
5.3 下料:      过度料仓1件,316L不锈钢
   5.4关风器1件,TFGY25L,2.2kw,1台
5.5出风管:    φ850,  2.5mm, 316L不锈钢

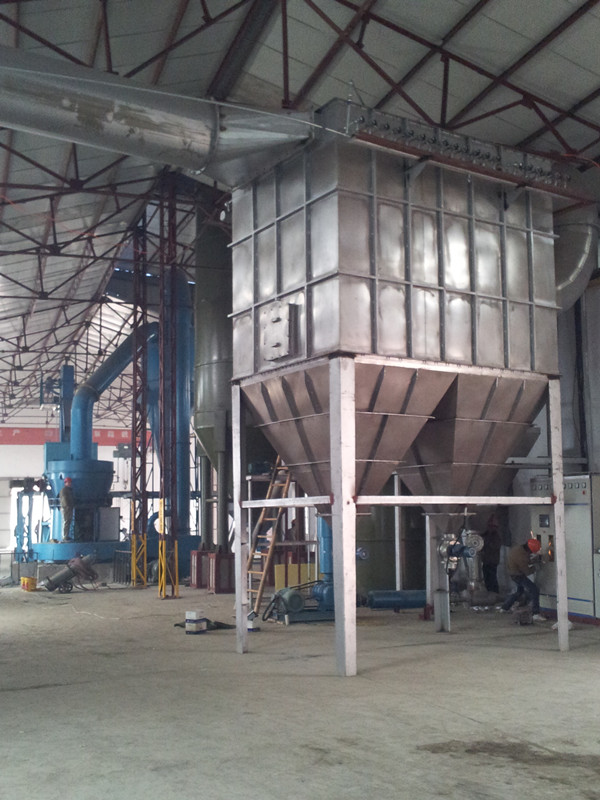

6 布袋除尘器:
6.1 型号:      MC-400布袋除尘器,1台
6.2 布袋过滤面积:300m2,过滤风速:1.5-2.0 m/min
6.3 主机材质:3mm,316L不锈钢 外部强化
6.4 下料:  下料螺旋  1件  2.2KW
            关风器1件,BGFY9L,1.1kw,1台
6.5 附件:  布袋:φ120*2500针刺呢, 400只  材质:耐酸耐碱布袋
      硬骨架:φ120*2500,不锈钢,400只
     文氏管:400只
     电磁阀:1寸,40只
     脉冲控制仪:2只
     稳压气包:2只
6.6 引风管:φ850,2.5mm,304不锈钢
7 引风机:
7.1 型号:  9-26-14D,90kw,1台
7.2 材质:  A3(调风阀1件)
7.3 烟囱:  1件,φ900,3mm ,A3
8 控制系统:
8.1 进、出风温度:XMT仪表数显
8.2 塔内负压:   经压差仪显示
8.3 加料器:     电磁调速
8.4 送、引风机: 手动按钮控制
8.5 电器元件:   1套
8.6 控制柜:     1台,A3外喷漆
9 其它随机资料:
9.1 机器平、立面安置图
9.2 电器原理图
9.3 产品合格证书
9.4 机器采用说明书
四、 主要机器供货清单(单套)
序号 名称 数量 材质 注意
1 初效空气过滤器 1 A3 XSG-φ1600
2 热风管 1 304 Φ900
3 鼓风机 1 A3 4-72,37kw
4 蒸汽散热器 1800m2 A3 绕轧铝翅片
5 电加热 360kw A3 绕轧铝翅片
6 螺旋加料器 1 组件 Φ400-11kw(变频)
7 搅拌电机 1 A3 22kw(变频)
8 主机底座 1 A3 XSG-φ1600
9 进风箱体 1 组件 XSG-φ1600
10 混合塔体 1 组件 XSG-φ1600
11 导风罩 1 316L XSG-φ1600
12 轴承座 1 316L XSG-φ1600
13 干燥塔节 3 组件 XSG-φ1600
14 陶析环 1 316L Φ800
15 塔帽 1 组件 XSG-φ1600
16 出风管 1 316L Φ850
17 一级旋风除尘器 1 316L 4-CLT/Aφ1000
18 料仓 1 316L
19 关风器 1 316L TFGY25L,2.2kw
20 二级布袋除尘器 1 组件 MC-400
21 出料螺旋 1 316L 2.2kw
22 关风器 1 316L TFGY9L,1.1kw
23 引风机 1 A3 9-26-14D-90kw
24 控制柜 1 A3
   整机装机容量:525.5KW(含电加热功率)
五、 机器价格:
   1、“硫胺”XSG-1600非标型旋转闪蒸干燥设备    2台
     价格:低写:        万元/台
          高写:(   万  元整/台)
2套机器共计:
          低写:        万元
         高写:(   万  元整)
   六、付款方式:
     预付定金30%,发货前再付60%,余款10%安装调试完毕半年内一次付清。
  七、生产周期:合同生效后60个工作日交货
  八、运输:供方代办运输,运费经需方承担或需方自提
  九、服务承诺:
  (一) 技术服务:
  1、免费为客户提供机器设计、选型。
  2、为客户提供及时、迅速、优质的服务。
  3、及时提供机器的备品备件。
  4、在机器保修期内如机器损坏时的一切备品备件,卖方应迅速派人员及时解决。
  5、及时提供机器和维修技术方面的信息和技术资料。
(二)验收和试运行:
   1、机器安装完毕后,对设备进行试运转。
   2、在试运转中,出现问题及时解决。
   3、以技术参数及规格要求为验收基准。
(三)安装和培训:
   1、负责指导机器安装并调试。
   2、、在指导安装调试流程中,对客户进行技术培训。
(四)质量保证期:
 1、质量保证期为机器投入正常采用后12个月。
 2、质量保证期后,继续向客户提供及时、优质、价格优惠的技术服务和备品备件及易损件的供应。
(五)售后服务:
  1、在质保期内如出现质量问题,供方承诺24低时内到达需方现场;(国内)
  2、本企业郑重承诺:本机器建立服务档案并终身跟踪服务。
